一、用途：供部队热区野外住宿、办公使用。

二、主要性能简介

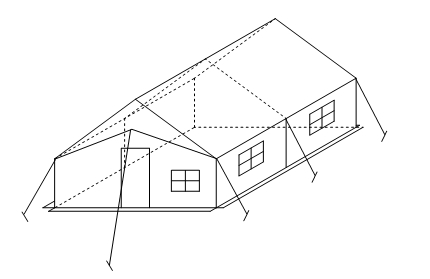

1.帐篷为双坡面、双层顶支杆式结构，帐篷长4.6米，宽4.6米，顶高3.1米，边高1.4米，前山墙有一扇门一个窗，后山墙两个窗，围墙各两个窗。帐篷使用面积21.16m2，包装运输总质量91.3kg，体积0.215m3。展开状见图

2. 帐篷面布采用600D草绿涂银PVC牛津布，其抗拉、撕裂、耐老化、防雨等性能优良。
3.帐篷结构合理，安全可靠，使用寿命可达3年以上。帐篷构造简单，架撤方便。15min/6人可架设完毕，10min/6人可撤收完毕。
三、架设
1.选择地势较为平坦的地方，清除地面的杂物，使场地平整。
2.打开包装，清点零部件品种数量。
3.按选定方向铺设地布。
 4.摊开内顶，将三根中柱上节杆的柱顶插入内顶脊的三个柱孔中，另外将外篷展开，覆盖到内篷顶上，并将中柱柱顶杆插入外篷顶脊部对应孔中。插接中柱上下节，顶升起篷顶，调好位置，扶正中柱。
 5.打好前后中柱对应的地桩，挂好拉绳，适当收紧。
6.将侧墙柱顶杆分别插入内顶、外顶对应柱孔中，打好侧墙柱对应的地桩，并挂好拉绳，适当收紧。
 7.整理帐篷，系好捆柱带，需要时粘好塑料薄膜窗。
 8.在帐篷周边修排水沟，同时埋好压土布。
四、撤收
1.清除围墙四周的压土、卸掉塑料薄膜窗，关闭窗帘。
2.解开捆柱带。
3.松开拉绳，卸掉中柱，边墙柱。
4.拔地桩，清理泥土，地桩、铁锤装入地桩带。
5.包装中柱及侧墙柱。
6.按包装尺寸叠好篷布，按原样包装。
五、注意事项
 1.架设、撤收过程中，篷布不得直接在地面上拖拉，以免弄脏、损坏。
 2.篷顶上不允许覆盖树枝、草皮等，以免损坏篷布或超载压垮帐篷。
 3.帐篷使用过程中要检查检查地桩、拉绳，如有松脱应及时加固。
4.雨天或潮湿天气撤收的帐篷，应及时的清理泥土，晾干后方可正式入库（禁止用强碱性洗涤剂侵泡或硬质刷子刷洗）
5.储存时要防鼠、防火、防潮、防碱性。

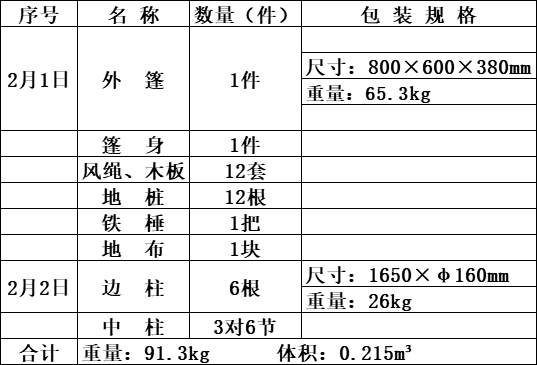

零部件分类包装明细表
